Máquina de torno inclinada y mala

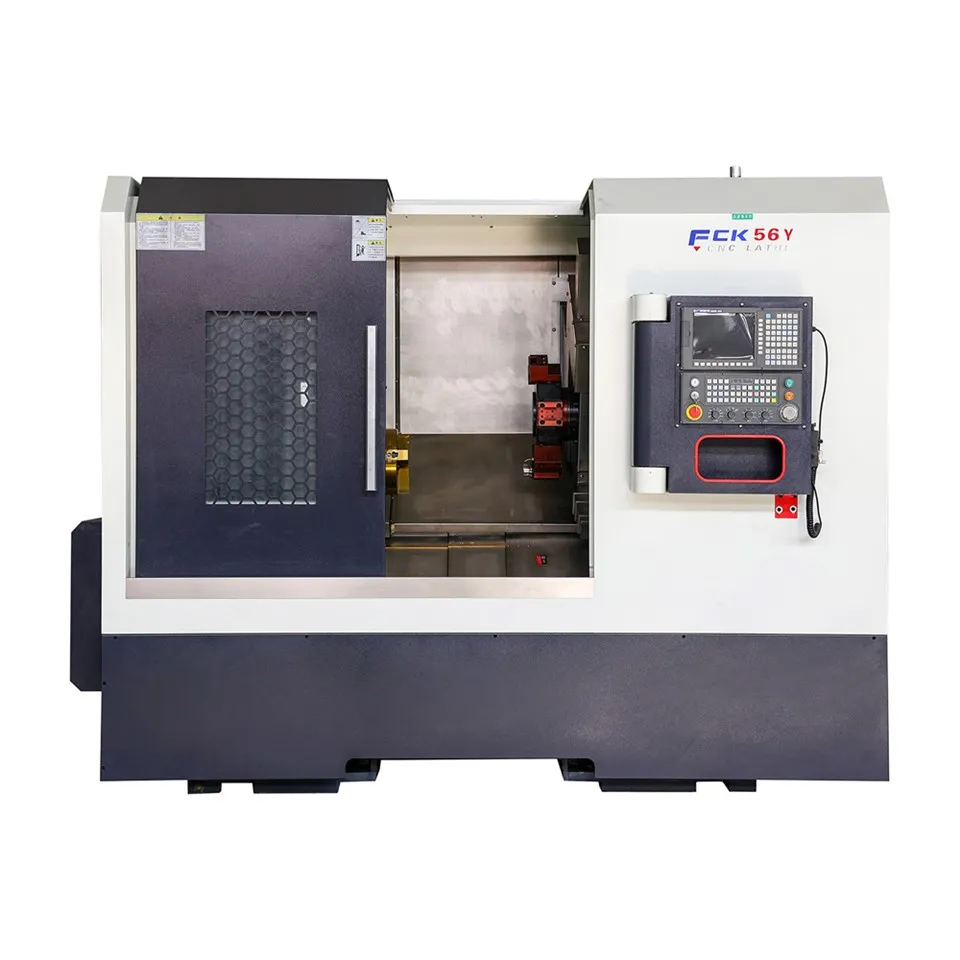

Torno CNC de bancada inclinada FCK56es una máquina de torneado-de alto rendimiento diseñada para aplicaciones industriales y de corte de metales de precisión. Con una estructura rígida de lecho inclinado, garantiza una excelente estabilidad, alta precisión y una eficiencia superior en la eliminación de virutas.

Equipada con un control CNC avanzado, la máquina es adecuada para mecanizar piezas complejas con alta precisión, lo que la hace ideal para componentes automotrices, piezas aeroespaciales, fabricación de maquinaria e industrias metalúrgicas en general.

El diseño-del husillo de alta resistencia y las guías anchas proporcionan una rigidez y durabilidad excepcionales, lo que permite un rendimiento estable incluso en condiciones de corte intensas. Su diseño compacto y ergonómico mejoran la comodidad del operador y la eficiencia de la producción.

Torno CNC multifuncional-de la serie FCK56, nuestra empresa introdujo tecnología japonesa en la producción de equipos de mecanizado CNC de precisión de alta-velocidad. Las piezas principales utilizan productos de fabricantes reconocidos en el país y en el extranjero. Las piezas clave son centros de mecanizado pentaédricos de precisión importados para garantizar la precisión de fabricación.

Estructura de máquina herramienta 1. Torno CNC multifuncional serie FCK56, bancada con estructura de caja y hierro fundido resistente (HT-300), tecnología de fundición, que utiliza un centro de mecanizado de alta precisión una vez completado el procesamiento de sujeción. Por lo tanto, tiene las características de una fuerte rigidez general, buena retención de la precisión de la máquina herramienta y alta confiabilidad.. 2. La cama adopta una cama integral de tipo respaldo oblicuo 30 de alta rigidez, conveniente eliminación de virutas, con fregadero de separación, eliminación completa de fugas y fácil mantenimiento.

El torno CNC multifuncional Knife Post serie FCK56 adopta un portaherramientas servohidráulico de 12 estaciones (torre de herramientas eléctricas opcional), el portaherramientas se puede intercambiar en cada posición del cabezal de corte. La velocidad de cambio de herramienta es rápida (el tiempo de cambio de herramienta es de 0,25 segundos). Precisión de posicionamiento de repetición de rotación del portaherramientas de 0,003 mm.

Husillo 1. El torno CNC multifunción-de la serie FCK56 adopta una estructura de unidad de husillo de alta rigidez. 2. La lubricación interna cerrada con grasa del husillo puede garantizar el funcionamiento estable del husillo a alta velocidad. 3. El motor del eje principal adopta un servomotor de CA, velocidad continuamente variable, potencia de 11 KW, salida de par grande, amplio rango, baja velocidad es una salida de par alta, adecuada para cortes pesados. 4. Estructura sin engranajes del cabezal, lo que reduce en gran medida el ruido y vibración. 5. Utilizando un mandril hidráulico de orificio medio (sólido opcional) y un cilindro de alta-velocidad, y equipado con un interruptor de pie, la sujeción de la pieza de trabajo es conveniente, segura y confiable.

Unidad de eje X, Z

1. X4010, la transmisión de alimentación del eje Z-4010 adopta un gran diámetro de plata de Taiwán, alta precisión (nivel C3) y prepresión y pretracción. 2. alimentación de los ejes X, Z utilizando un riel de rodillos de plata de Taiwán (P-clase RG45), gran capacidad de carga. 3. Equipado con un sistema de lubricación de riel de alambre, todo el proceso de lubricación forzada para minimizar la fricción y una protección de cubierta telescópica de acero inoxidable. 4. Los ejes X y Z son utilizando servomotor, par del motor del eje X-15 N.m, par del motor del eje Z-15 N.m. 5. Asiento trasero 1. La máquina adopta un contrapunto hidráulico estándar y el cuerpo del contrapunto es accionado por un cilindro hidráulico (se puede seleccionar un contrapunto programable accionado por un tornillo del servomotor).

2. El riel guía del contrapunto es un calibre de alambre de alta precisión Taiwan Dinghan (Taiwán y precisión de nivel), para garantizar la mejor combinación de precisión y rigidez de la alimentación de la máquina.. 6. Sistema hidráulico El sistema hidráulico de la máquina herramienta adopta componentes importados para controlar el sistema de bomba variable para garantizar el mayor ahorro de energía de la máquina herramienta. VII. Sistema de lubricación Sistema de lubricación centralizada, husillo de bolas y lubricación forzada automática de riel lineal, para garantizar el movimiento rápido de la máquina y una alta precisión de posicionamiento. 750 longitud efectiva de procesamiento 420/1200 longitud efectiva de procesamiento 870

Nuestros últimos proyectos









Torreta eléctrica de 12 estaciones con herramientas vivas El verdadero eje Y- combinado con una torreta eléctrica de 12 estaciones permite tornear, fresar, taladrar y roscar en una sola configuración. Elimina errores de operación secundarios para geometrías complejas o excéntricas.

Equipado con cabezales activos de alta-velocidad de 0 grados (axial) y 90 grados (radial). Maneja tareas complejas de mecanizado de caras finales-y laterales-sin zonas muertas.

Estructura de fundición integrada de 45 grados con un centro de gravedad más bajo. 30% mayor capacidad de amortiguación para cortes-de alta resistencia. La evacuación de virutas asistida por gravedad-es perfecta para la producción automatizada continua.

Diseñado específicamente para piezas de trabajo de alta-precisión y procesos múltiples, como piezas de automóviles, implantes médicos y conectores aeroespaciales.







KND High-Sistema CNC de gama alta El pico de costo-Rendimiento. Respuesta rápida e interfaz altamente intuitiva. Ofrece un equilibrio perfecto entre mecanizado de alta-precisión y costes de inversión optimizados.
